一、用途：
表面粗糙度比較樣塊是通過視覺和觸覺，以比較法來檢查機械零件加工后表面粗糙度的一種工作量具。通過目測或放大鏡與被測加工件進行比較，判斷表面粗糙度級別，為設計人員對特定加工方法和粗糙度等級的直觀感覺和外形特征提供指導，也可作為大中專院校機械直觀教具。表面粗糙度比較樣塊表征參數為表面輪廓算術平均偏差Ra值。表面粗糙度比較樣塊符合標準GB6060-2.3.4.5和檢定規程JJG102的各項技術要求。生產品種、規格見附表。
二、材料及規格：
1）機加工表面粗糙度比較樣塊材料：除研磨樣塊采用GCr15材料外其余樣塊采用45#碳素結構鋼制成。
機加工表面粗糙度比較樣塊規格：共分五種 GB6060.2
1、表面粗糙度比較樣塊八組（車外圓、刨、端銑、平銑、平磨、外磨、研磨、鏜內孔）
2、表面粗糙度比較樣塊七組（車床、刨床、立銑、平銑、平磨、外磨、研磨）
3、表面粗糙度比較樣塊六組（車床、刨床、立銑、平銑、平磨、外磨）
4、表面粗糙度比較樣塊筆記本式（車床、立銑、平銑、平磨、外磨、研磨）
5、表面粗糙度比較樣塊單組式：（車床樣塊、刨床樣塊、立銑樣塊、平銑樣塊、平磨樣塊、外磨樣塊、研磨樣塊、鏜床樣塊、手研）
6、表面粗糙度比較樣塊雙組式：（車外圓磨外圓、鏜內孔磨內孔）
2）其它表面粗糙度比較樣塊材料為鎳合金，采用精密電鑄復制工藝，，質量穩定，品種規格全，產品有硬度高，耐磨性好，不生銹等特點，適用于生產現場。
1、噴砂加工表面粗糙度比較樣塊 GB6060.5
2、拋噴丸加工表面粗糙度比較樣塊 GB6060.5
3、拋光加工表面粗糙度比較樣塊 GB6060.4
4、鑄造鋼鐵砂型表面粗糙度比較樣塊 GB6060.1
5、電火花線切割表面粗糙度比較樣塊 GB6060.3
6、電火花表面粗糙度比較樣塊 GB6060.3
三、使用維護注意事項：
表面粗糙度比較樣塊在使用時應盡量和被檢零件處于同等條件下（包括表面色澤，照明條件等）不得用手直接接觸比較樣塊，嚴格防銹處理，以防銹蝕，并避免碰劃傷。
四、表面粗糙度比較樣塊規格表：
|
加工方法
|
規格
|
Ra值um
|
塊數
|
國標
|
價格
|
|
車外圓
|
八組式
|
0.8、1.6、3.2、6.3
|
32塊
|
GB6060.2-85
|
1000/元
|
|
刨
|
0.8、1.6、3.2、6.3
|
|
端銑
|
0.8、1.6、3.2、6.3
|
|
平銑
|
0.8、1.6、3.2、6.3
|
|
平磨
|
0.1、0.2、0.4、0.8
|
|
外磨
|
0.1、0.2、0.4、0.8
|
|
研磨
|
0.1、0.05、0.025、0.012
|
|
鏜內孔
|
0.8、1.6、3.2、6.3
|
|
車床
|
七組式
|
0.8、1.6、3.2、6.3
|
27塊
|
GB6060.2-85
|
850/元
|
|
刨床
|
0.8、1.6、3.2、6.3
|
|
立銑
|
0.8、1.6、3.2、6.3
|
|
平銑
|
0.8、1.6、3.2、6.3
|
|
平磨
|
0.1、0.2、0.4、0.8
|
|
外磨
|
0.1、0.2、0.4、0.8
|
|
研磨
|
0.1、0.05、0.025
|
|
車床
|
六組式
|
0.8、1.6、3.2、6.3
|
24塊
|
GB6060.2-85
|
850/元
|
|
刨床
|
0.8、1.6、3.2、6.3
|
|
立銑
|
0.8、1.6、3.2、6.3
|
|
平銑
|
0.8、1.6、3.2、6.3
|
|
平磨
|
0.1、0.2、0.4、0.8
|
|
外磨
|
0.1、0.2、0.4、0.8
|
|
車床
|
筆記本式
|
0.4、0.8、1.6、3.2、6.3、12.5
|
30塊
|
GB6060.2-85
|
800/元
|
|
立銑
|
0.4、0.8、1.6、3.2、6.3、12.5
|
|
平銑
|
0.4、0.8、1.6、3.2、6.3、12.5
|
|
平磨
|
0.05、0.1、0.2、0.4、0.8、1.6
|
|
外磨
|
0.2、0.4、0.8、1.6
|
|
研磨
|
0.1、0.05
|
|
車外圓
磨外圓
|
雙組式
|
0.8、1.6、3.2、6.3
|
8塊
|
GB6060.2-85
|
500/元
|
|
0.1、0.2、0.4、0.8
|
|
鏜內孔
磨內孔
|
雙組式
|
0.8、1.6、3.2、6.3
|
8塊
|
GB6060.2-85
|
500/元
|
|
0.1、0.2、0.4、0.8
|
|
手研
|
單組式
|
0.1、0.05、0.025、0.012
|
4塊
|
GB6060.2-85
|
500/元
|
|
噴砂
|
單組式
|
0.8、1.6、3.2、6.3、12.5、25
|
6塊
|
GB6060.5-88
|
700/元
|
|
拋噴丸
|
單組式
|
0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100
|
10塊
|
GB6060.5-88
|
900/元
|
|
拋光
|
單組式
|
0.8、0.4、0.2、0.1、0.05、0.025、0.012
|
7塊
|
GB6060.4-88
|
800/元
|
|
鑄造鋼鐵砂型
|
單組式
|
3.2、6.3、12.5、25、50、100、800、1600
|
8塊
|
GB6060.1-85
|
1200/元
|
|
電火花線切割
|
單組式
|
1.6、2.5、3.2、5.0、6.3
|
5塊
|
GB6060.3-86
|
800/元
|
|
電火花線切割
|
單組式
|
0.63、1.25、2.5、5.0、10
|
5塊
|
GB6060.3-86
|
800/元
|
|
電火花
|
單組式
|
0.4、0.8、1.6、3.2、6.3、12.5
|
6塊
|
GB6060.3-86
|
800/元
|

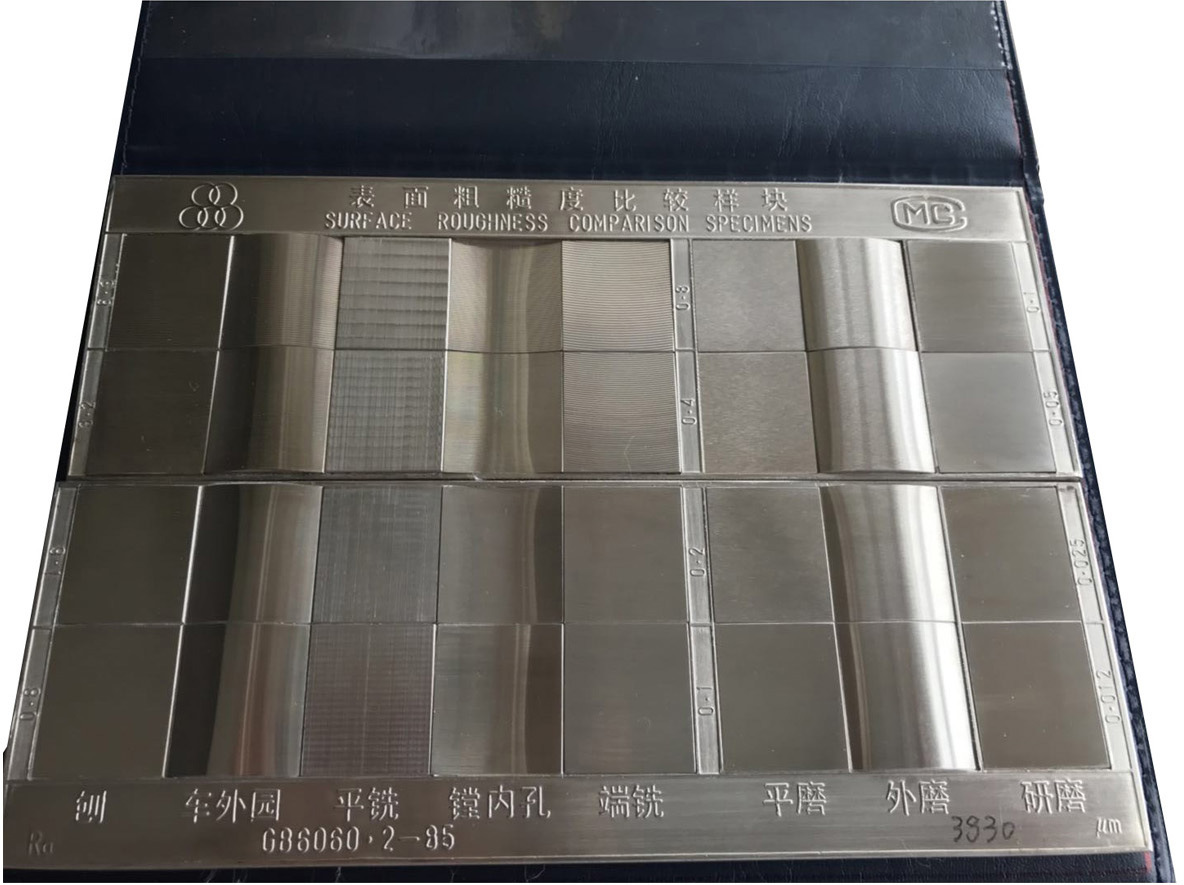

八組式粗糙度標準塊，符合國標：GB6060.2-85
鑄造鋼鐵砂型，符合國標GB6060.1-85

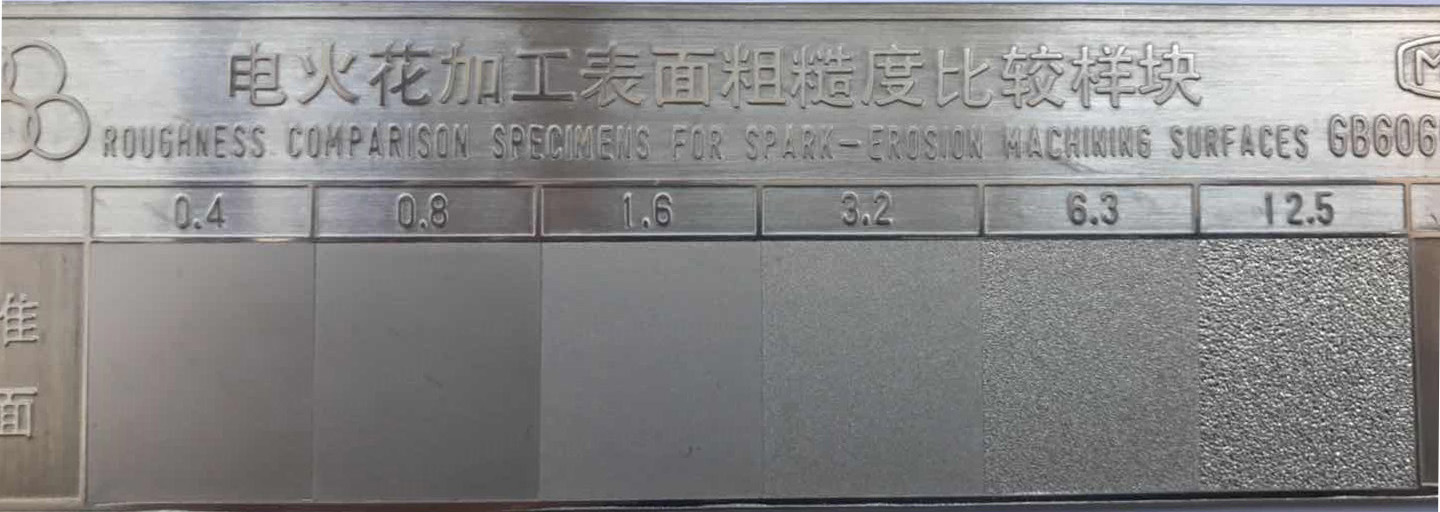

單組式電火花加工表面粗糙度儀比較樣塊，符合國標GB6060.3-86

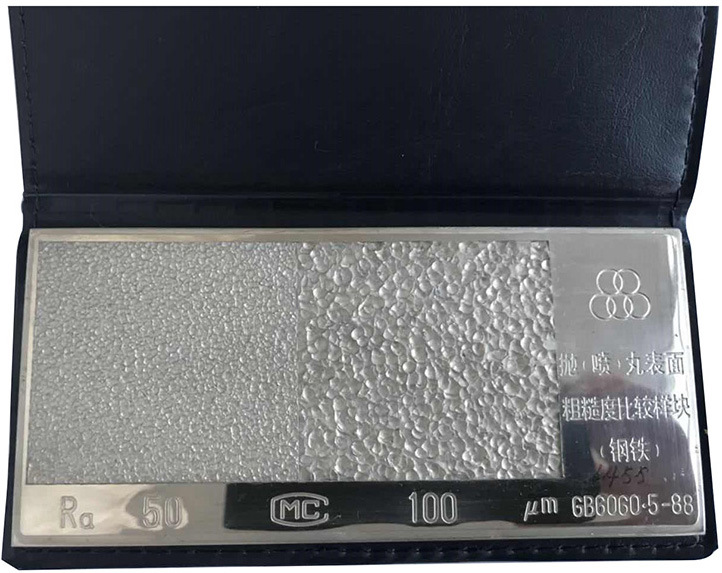

單組式拋（噴）丸表面粗糙度比較樣塊（鋼鐵），符合國標GB6060.5-88

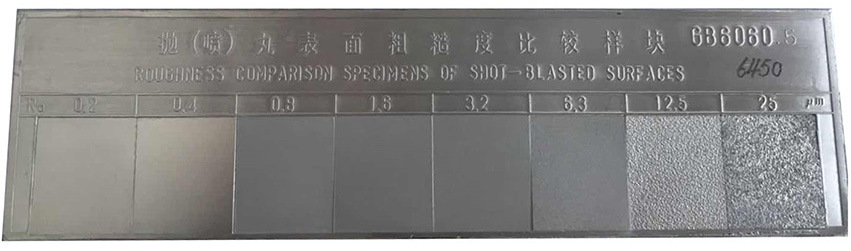

單組式拋噴丸表面粗糙度比較樣塊，符合國標GB6060.5-88

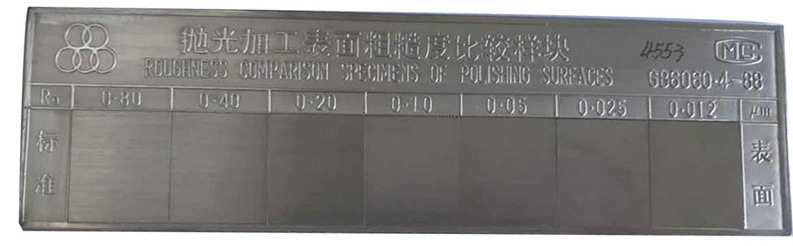

單組式拋光加工表面粗糙度比較樣塊，符合國標GB6060.4-88
