產品[
固定式紅外測溫儀
]資料
如果您對該產品感興趣的話,可以
產品名稱:
固定式紅外測溫儀
產品型號:
PCE-IR 10
產品展商:
德國PCE
產品文檔:
無相關文檔
簡單介紹
德國PCE 溫度變送器PCE-IR 10/強大的紅外線溫度測量?jī)x/LCD顯示屏，-40-600度線式紅外測溫儀由兩部分構成：一個微型探頭和一個獨立的LCD顯示盒。固定式紅外測溫儀探頭尺寸小巧，可在任何位置安裝。其電子盒具有很多信號處理功能。這些功能包括：發射率、大值、小值和平均功能，及5位LCD用戶界面。固定式紅外測溫儀非常適用于熱成型和食品加工過程工業。
固定式紅外測溫儀
的詳細介紹
堅固的紅外測溫儀，帶LCD面板，用于連續表面所有固體的紅外測溫（長久安裝）

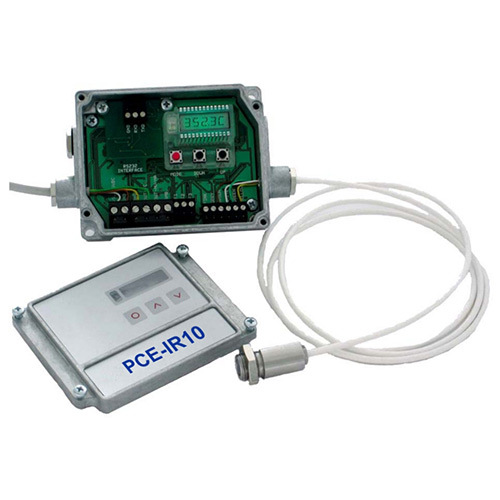

紅外測溫儀PCE-IR10由微型測量頭和獨立的電子元件組成。紅外測溫儀上的傳感器非常小，幾乎可以安裝在任何地方。然而，儀表提供與更大系統相同的性能參數。PCE-IR10的評估電子元件提供信號處理功能，否則在此價格范圍的產品中無法使用。其中包括發射率調整，*大值和*小值維護以及平均值，所有這些都可通過LCD面板或可選的PC軟件進行編程。由于其體積小，成本低，這款紅外測溫儀非常適合生產過程中的多種安裝。究竟 易于安裝且價格低廉。使用PCE-IR10，非接觸式溫度測量（有關的附加信息）紅外測溫的功能原理）是接觸式溫度計的經濟替代品。請?jiān)趯?shí)踐中通過紅外測溫儀查看短信文本進行測量。
為了使用此系統的*大精度，您可以選擇設置發射率。對于要測量的各種材料，這種發射是不同的（參見發射率表）。如果您使用表中未列出的材料進行測量，您還可以自己確定所需的發射率，然后將其設置在溫度計上。相應的程序可以在這里找到。
優勢一覽：
-
高測量范圍（*高+ 600°C）
-
微型測量頭，可在狹小空間內安裝
-
模擬輸出
-
USB / RS-232 / RS-485 /繼電器輸出（也可選）
-
環境溫度高達+ 180°C（測量頭）; 電子產品（*高+ 65°C）
-
可調節的發射率，*大值和*小值保持率，平均值
-
LCD顯示器
-
網絡功能（*多32個帶RS-485的傳感器，可選）
-
電源8 ... 36 VDC
![溫度計PCE-IR10]()
紅外測溫儀PCE - IR10查看 / 打印
紅外測溫儀
![閱讀溫度計的使用說明書。]()
![CTconnect軟件來自紅外測溫儀PCE-IR10]()
對于帶RS-232 / RS-485
接口的傳感器，Connect軟件允許從溫度計訪問其他數字功能。WIN 95/98 / NT / 2000，'XP運行軟件可以實現傳感器的參數化和遠程監控以及自動控制。用于分析產品質量的數據記錄。
![在鋼鐵工業中使用紅外測溫儀的例子]()
15：1的光學分辨率允許在LT（低溫），G5（玻璃）和MTB（中溫）范圍內進行溫度測量。因此，您可以很好地測量幾乎所有材料表面，并可以進一步處理模擬/數字測量值。
![測量頭的紅外線溫度計]()
微型測量頭也可以放置在難以觸及的位置。測量頭的標準光學分辨率為15：1。尺寸為28 x 14 mm，
電纜直徑為5 mm，長度為1 m。
![多點網絡的草圖，1到*大。 32紅外線溫度計PCE-IR10。]()
在需要同時記錄和評估多種熱效應的工廠中，溫度計PCE-IR10特別適合?？梢?/span>
在一個RS-485網絡中監控和編程多達32個傳感器。
|
技術數據
|
|
電氣參數
|
|
輸出
|
模擬：
4 ... 20 mA，0 ... 20 mA，0 ... 5 V，0 ... 10V
（可擴展），J或K熱電偶
10 mV /°C
傳感器頭溫度報警繼電器（軟件控制）
可選數字輸出：
USB，RS-232，RS-485，繼電器
|
|
輸入
|
發射率，背景溫度補償，觸發（軟件控制）
|
|
電纜長度
|
1米（標準，其他長度可選擇）
|
|
耗電量
|
*大。100毫安
|
|
電源
|
8 ... 36 VDC
|
|
一般參數
|
|
防護等級
|
IP65（NEMA-4）
|
環境溫度
- 測量頭
|
-20 ... + 180°C
|
|
儲存溫度
|
-40 ... + 85°C
|
|
相對濕度
|
10 ... 95％無冷凝
|
|
EMI
|
IEC 801-3,3級（*大電纜長度3 m）
|
重量
測量頭
電子 箱
|
40克
420克
|
|
計量參數
|
|
測量范圍
|
-40 ... + 600°C
|
|
光譜
|
8.0 ...14μm
|
|
光學分辨率1
|
15：1
|
|
系統精度2
|
±1％或±1°C 3
|
|
再生性
|
±0.5％或±0.5°C 3
|
|
溫度系數
|
±0.05°C /°C或±0.05％/°C 3
|
|
溫度分辨率
|
0.1°C 5
|
|
響應時間
|
150毫秒（95％）
|
|
發射
|
0.100 - 1.100數字可調
增量0.001
|
|
透過率
|
0.100 - 1.000數字可調
增量0.001
|
|
信號處理
|
*大值，*小值，平均值，
保持閾值和滯后
|
1 90％能量
2在環境溫度下23°C±5°C
3每個更大的值適用
4，ISO校準證書基于NIST / DKD認證探頭
5，溫度范圍為300 K
|
|
光學參數
|
![溫度測量裝置PCE-IR10的光學參數示意圖]()
所提供的用于
長久性安裝的非接觸式溫度計的型號具有15：1的測量點比，因此具有非常
低的色散，如上圖所示。
|
|
比例圖
|
![溫度計PCE-IR10電子盒的尺寸示意圖]()
電子箱的尺寸草圖
|
![從溫度計的微型測量頭的尺寸草圖]()
微型
測量頭的尺寸草圖來自溫度計PCE-IR10
|
交貨
1個電子盒，1個模擬接口，1米電纜，帶測量頭（15：1光學元件），說明書
