產品[
超聲波流量計
]資料
如果您對該產品感興趣的話,可以
產品名稱:
超聲波流量計
產品型號:
PCE-TDS 100H/100HS
產品展商:
德國PCE
產品文檔:
無相關文檔
簡單介紹
超聲波流量計PCE-TDS 100H/100HS超聲波流量計計利用成熟的外夾式測量超聲波傳輸時間的技術。超聲波傳感器簡單的夾在管道外壁, 不會與運輸?shù)牧黧w接觸，即可以顯示管道內流量。? 化學品添加劑、冷卻或加熱水、飲用水、各種精制碳?xì)浠衔?、飲料水、去離子水和軟化水、清潔水、純凈水。
超聲波流量計
的詳細介紹
超聲波流量計PCE-TDS 100H
根據渡越時間差方法/用于確定流速和流量/測量方法盡可能均勻的液體
超聲波流量計是控制測量的一部分或快速確定管道中的流量，因此是一種便攜/易于安裝的測量系統。超聲波流量計根據渡越時間差法工作。流量計的測量原理非常簡單。通過傾斜測量帶有流量的管道，與測量流量相比，所需的時間更短。
流量越大，您需要的時間越長，使用它的速度就越快。流動時間與流動時間之間的差異因此直接取決于流動的流速。流量計使用此效果來確定流速和流量。在這種情況下，電聲換能器（“Pi?zo效應”）通過在管中流動的介質發送和接收短超聲脈沖。

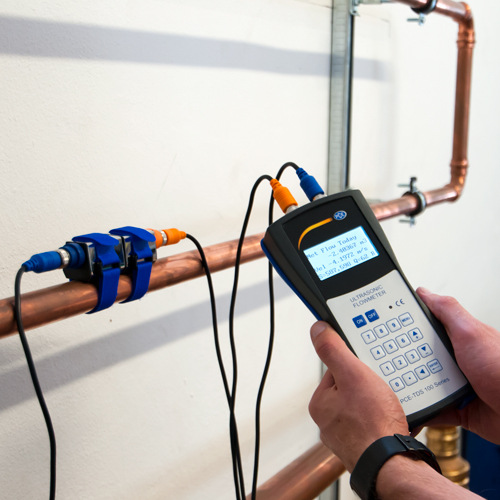

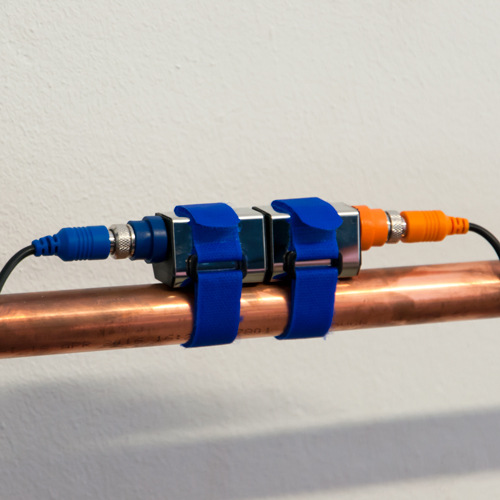

換能器在測量管的兩側沿縱向偏移。非破壞性工作傳感器放置在管道上并且例如通過束線帶固定。在短時間內，顯示屏顯示流速。超聲波流量計可用于金屬管道，塑料管道或橡膠管道的測量。
可測量的液體
乙酸酯，丙酮，醇，氨，苯胺，苯，丁酸，氯仿，乙醇，乙醚，乙醚，乙二醇，氟利昂R12，苯，甘油，乙二醇，異丁醇，異丁烷，異戊烷，煤油，亞麻籽油，甲醇，乙醇，油馬達，柴油機油，橄欖油，花生油，石蠟油，戊烷，石油，1-丙醇，冷卻劑，油，硅氧烷油，變壓器油，三氯乙烯，1,1,1- - 三氯乙烷，松節油，蒸餾水，海水。
- 非常適合改裝
- 無過程中斷安裝- 安裝
簡便
- 準確可靠
- 無壓力損失
- 免維護，無活動部件
- 無磨損
- 用于控制測量的便攜式設備
- 包括 ISO校準證書
|
手持式測量范圍
|
-32 ... +32 m / s
|
|
決議
|
0.0001米/秒
|
DN≥50mm的精度：
DN <50 mm：
|
±3.5％讀數
±1.0％讀數
|
|
再生性
|
測量值的±1.0％
|
|
媒體
|
所有液體雜質<5％，流量>0.03m3/ h
|
|
單位流動
|
立方米[立方米]
L [1]
加侖（美國）[加]
英制加侖（UK）[IGL]
億美國加侖[MGL]
立方英尺[CF]
桶（USA）[BAL]
帝國桶（UK）的[ib]
桶油[是否]
|
|
設定時間
|
每小時[/ d]
每小時[/ h]
每分鐘[/ m]
和每秒[/ s]
|
|
數據記錄儀
|
1800個測量點
|
|
接口
|
USB（用于在線測量和讀取內部存儲器）
|
|
保護
|
IP 52
|
|
電源
|
3節AA鎳氫電池/ 2100毫安（完全充電12小時運行時間）
100 ... 240 V AC 50/60 Hz
|
|
尺寸
|
214 x 104 x 40毫米
|
|
重量
|
450克
|
|
傳感器（-PCE-TDS 100 H）
|
標稱寬度DN 50 ... 700,57 ... 720 mm
|
|
溫度液體
|
-30 ... 160°C
|
|
尺寸
|
50 x 45 x 45毫米
|
|
重量
|
260克
|
標準配置：
1個超聲波流量計PCE-TDS 100H
2個傳感器TDS-M1（PCE-TDS 100H）
2 x 5米連接電纜
2個魔術貼電纜扎帶
1個電源
1 x超聲波接觸凝膠
1 x PCE卷尺
1個塑料外殼
1 x用戶手冊
1 x ISO校準證書
