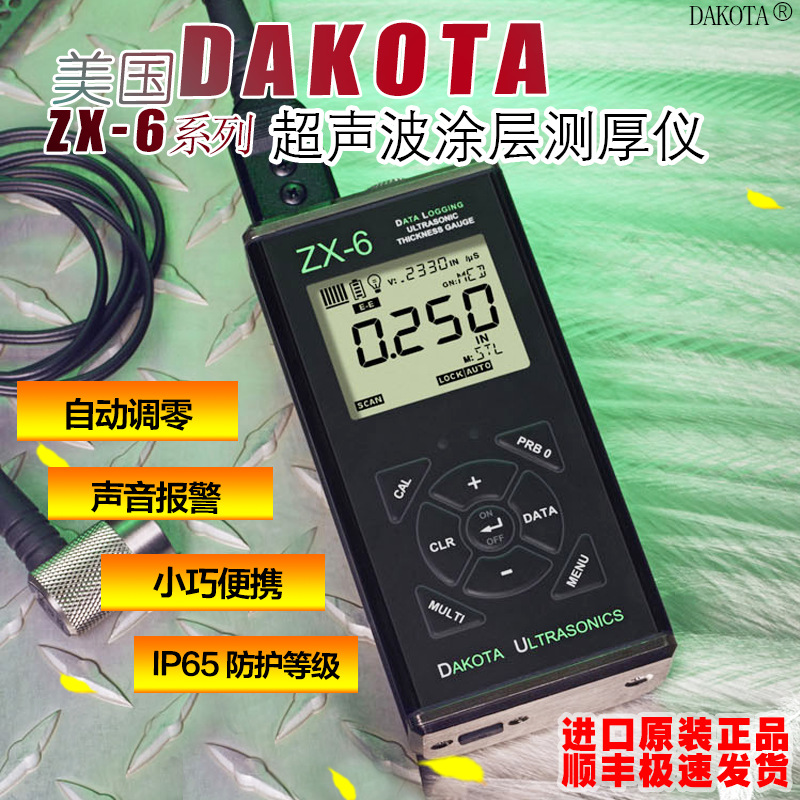

美國DAKOTA達高特ZX-6/ZX-6DL超聲波測厚儀產品介紹：
美國DAKOTA公司新推出ZX系列測厚儀，在原MX系列基礎上，成功地增加了一些新功能而開發了**ZX系列超聲波測厚儀多功能產品。ZX-6和ZX-6DL超聲波測厚儀不僅兼容了ZX系列超聲波測厚儀探頭的耐久性等特長，還增加了聲速功能和涂層穿透功能例如在被測物表面有油漆時，無需去除油漆而測量所有材料的凈厚度,測量鋼、鑄鐵、塑料、玻璃、鋁、銅等材料的厚度。
產品應用范圍：廣泛應用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕情況，因此對冶金、造船、機械、化工、電力、原子能等各工業部門的產品檢驗，對設備**運行及現代化管理起著主要的作用。
美國DAKOTA達高特ZX-6/ZX-6DL超聲波測厚儀特點:
擠壓鋁制外殼，堅固耐用
ZX-6DL可存儲1000個讀數
快速掃描、使用蜂鳴報警
多模式,擁有涂層穿透功能
美國DAKOTA達高特ZX-6/ZX-6DL超聲波測厚儀規格參數:
測量范圍：脈沖-回波方式：0.63～914.4mm；回波-回波方式：2.54～152mm(涂層穿透功能)
探頭頻率：1MHz－10MHz（LEMO接口）
顯示精度：0.01mm
顯示方式：背光液晶顯示
調零：手動或自動調零
聲速范圍：1250～10000m/s
掃描方式：每秒測量16個點，可以捕捉到*薄點
報警：*小厚度報警
存儲：10000個數據
鍵盤：6鍵防水，防油鍵盤
外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，防止碰傷，環保封裝
電源：2節5號電池，可連續使用200小時，當供電不足時，會閃爍報警，直至自動關機
操作溫度：-30℃至50℃
尺寸：63.5x131.3x31.5mm
重量：0.3kg
標準配置：主機1臺，標準探頭PT-102-2700 1個，耦合劑1瓶，電池2節5號堿性電池，原產地原廠校驗證書（合格證），ABS工程塑料箱。
美國DAKOTA達高特ZX-6/ZX-6DL超聲波測厚儀探頭型號選擇:
型號 頻率 探頭晶片直徑 測量范圍 說明
PT-102-2700 5.0MHz φ6.3mm 1.0～152mm 標準高阻抗探頭
PT-101-2000 5.0MHz φ4.7mm 1.5～50mm 小管徑探頭
PT-101-2700 5.0MHz φ4.7mm 1.5～50mm 小管徑高阻抗探頭
PT-104-0000 1.0MHz φ12.7mm 3.8～50.8mm (鑄鐵中)鑄鐵探頭
PT-102-1000 2.25MHz φ6.3mm 1.5～127mm 低頻探頭
PT-102-3300 7.5MHz φ6.3mm 0.63～152mm 超薄探頭
PT-102-3700 7.5MHz φ6.3mm 0.63～152mm 超薄高阻抗探頭
PT-104-2000 5.0MHz φ12.7mm 1.27～500mm 超厚探頭
PT-104-2700 5.0MHz φ12.7mm 1.27～500mm 超厚高阻抗探頭
PT-042-2000 5.0MHz φ6.3mm 1.0～152mm 標準高溫探頭，340℃
PT-042-2700 5.0MHz φ6.3mm 1.0～152mm 標準高溫高阻抗探頭，340℃
PT-044-2000 5.0MHz φ12.7mm 1.27～500mm 厚高溫探頭，340℃
PT-044-2700 5.0MHz φ12.7mm 1.27～500mm 超厚高溫高阻抗探頭，340℃
PT-212-200 15.0MHz φ6.3mm 1.0～152mm 超高溫探頭，480℃
注：測試高溫表面時需用高溫耦合劑。
美國DAKOTA達高特ZX-6/ZX-6DL超聲波測厚儀使用說明:
如何進行厚度測量？
為了使探頭正常工作，必須將探頭表面與待測工件表面之間的空氣去掉，這需要使用耦合劑來完成。這種液體之所以稱為耦合劑是因?yàn)閺奶筋^中發射的超聲波經過該液體進入待測工件，其回波又要經該液體返回探頭。在測量前，應將少量的耦合劑涂在待測工件表面。通常情況，一滴就足夠了。涂完耦合劑后，就要將探頭緊密地壓在待測區域上。耦合狀態圖標穩定后，屏幕上就會得出一個數值。如果儀器已正確校零并設定了正確的聲速值，那么屏幕上的厚度值即為工件在探頭下方區域部分的垂直厚度。
如果耦合狀態圖標閃爍不定，或者屏幕上的數值明顯不對，那么首先需要檢查的是探頭下面的耦合劑是否形成一層薄膜，其次要查看探頭是否平穩地放置在工件上。探頭壓在待測工件表面上時，儀器每秒鐘獲得七個讀數，依序不停地更新屏幕。當探頭提離工件表面后，屏幕上會保留測得的數值。
探頭零點校準：
ZX-6設置零點的重要性與機械量具調零重要性一樣。如果量具的零點不對，則測量所得數據均與實際數值會有一定差值，當主機調零正確，這一固定差值被測出后會在測量之后自動校準補償。方法如下：
1.打開主機將探頭連接上，檢測工件接觸面干凈；
2.在校準塊金屬圓盤上滴一滴耦合劑；
3.按Dual-Multi鍵，確認主機在P-E模式上；
4.再按PRB-0鍵確認顯示n0，進行校準調零；
5.將探頭從校準金屬盤處移開。
